Triedidlá EXCT Banana Style využívajú náš nezávisle vyvinutý a vyrobený vibrátor typu ZYQX s vysokou -účinnou prevodovkou- poháňaný olejom-mazaným puzdrom-. Tento vibrátor poskytuje silné vibrácie dostatočné na prerušenie povrchového napätia uhoľného kalu, čím zaisťuje vynikajúcu účinnosť triedenia a zabraňuje upchávaniu, a to aj pri spracovaní lepkavých jemných uhoľných kalov.

Výber našich Banana Style Screens znamená nižšiu vlhkosť produktu, vyššiu rýchlosť obnovy médií, pôsobivú kapacitu spracovania a extrémne nízke náklady na údržbu vďaka stabilnému a spoľahlivému zariadeniu.

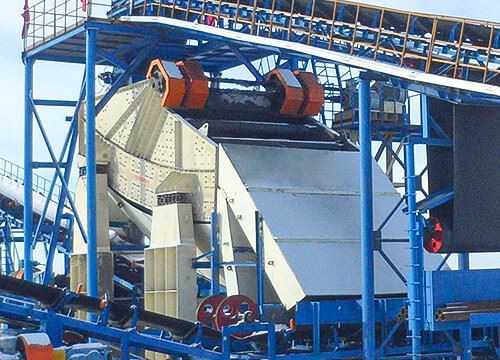

Ako fungujú obrazovky v štýle banánov?

Banana Style Screens využíva viac{0}}sklon sita, ktorý má vysokú manipulačnú kapacitu a vysokú účinnosť triedenia.

Sitá v štýle banánov sa skladajú z niekoľkých častí sitovej plošiny a uhol sklonu sitovej plošiny sa postupne zmenšuje od podávacieho konca po vypúšťací koniec.

Pri prevádzke Banana Style Screens je napájací povrch koncového sita v dôsledku väčšieho uhla, materiál do povrchu sita s veľkým zrýchlením rýchlo dopredu a rýchlym vrstvením, materiály menšie ako otvory sita sú v úplnom kontakte s povrchom sita a hladké cez sito.

Uhol povrchu sita na výstupnom konci je jemný a rýchlosť pohybu materiálu sa postupne spomaľuje, čo úplne umožňuje zvyšným materiálom menším ako otvor sita prejsť cez sito, čo výrazne zlepšuje účinnosť triedenia.

Zásteny v štýle banánov môžu spĺňať špecifické požiadavky použitia zmenou uhla sklonu zásteny s viacerými{0}}nakloneniami. Uhol viac{2}}sklonovej platne zásteny určuje rýchlosť pohybu materiálu na zástene a manipulačnú kapacitu zásteny v štýle banánov .

Obrazovky v štýle banánovPodrobnosti

Pohon zariadenia

Motor poháňa vibračný budič tak, aby sa otáčal cez malú kladku, klinový remeň, veľkú kladku a sedlo koncového ložiska, čím spôsobuje, že sito stroja vytvára lineárny pohyb. Frekvencia sít Banana Style sa dá ľahko nastaviť výmenou remenice motora, aby sa prispôsobili triedeniu a odvodňovaniu a demediácii materiálov v rôznych pracovných podmienkach. Tento spôsob prenosu má veľký prenosový krútiaci moment, dobrý prenosový účinok, dlhú životnosť a môže dosiahnuť dlhodobú-pretržitú a spoľahlivú prevádzku.

Vibračný budič

Vibračný budič využíva vysokoúčinný vibračný budič radu ZYQX s -účinnou prevodovkou-tenkou olejovou mazanou skrinkou-, ktorý sme nezávisle vyvinuli a vyrobili. Je vybavený dovážanými špeciálnymi ložiskami vibračných strojov s veľkou vôľou SKF. Špeciálne navrhnutá špeciálna tesniaca štruktúra konca hriadeľa môže zabezpečiť, aby sa prach alebo iné cudzie látky nedostali do vnútra vibračného budiča. Excentrický krútiaci moment excentrického kolesa budiča vibrácií je nastaviteľný tak, aby vyhovoval rôznym požiadavkám na amplitúdu zariadení pre materiály.

Základný lúč vibračného budiča

Nosník Banana Style Screens je obdĺžniková dutá konštrukcia s vysokou tuhosťou a nízkou hmotnosťou a úplne eliminuje spojovanie vo vertikálnom smere. Toto konštrukčné riešenie má vysoký bezpečnostný faktor a je vhodné pre zložité pracovné podmienky. Základný lúč vibračného budiča hrá dôležitú úlohu pri prevádzke Banana Style Screens. Má škatuľový-prierezový-dizajn a je vybavený zosilnenými doskami, ktoré majú vysokú tuhosť a nízku hmotnosť. Špeciálny dizajn zosilnenej príruby môže účinne zlepšiť pevnosť zásten v štýle banánov.

Telo obrazovky

Bočná doska rámu je vyrobená z vysoko kvalitnej nízkolegovanej a vysoko pevnej konštrukčnej ocele. Vysoko presný laserový rezací stroj sa používa na dokončenie podávania a vŕtania celého oceľového plechu naraz bez spájania a vzhľad je hladký a krásny. V oblasti, kde je sila bočnej platne veľká, sú spevňovacia platňa, ochranná platňa a spevňujúca uhlová oceľ rozumne usporiadané tak, aby účinne zvyšovali pevnosť bočnej platne, aby sa zaťaženie bočnej platne rovnomerne rozložilo, aby sa zabránilo elastickej deformácii.

Doska obrazovky

Doska obrazovky je vyrobená zo zahraničnej pokročilej technológie, modulárny dizajn, vysoký stupeň univerzálnosti a doska obrazovky môže byť úplne zameniteľná medzi rôznymi modelmi. Je upevnený polyuretánovou štrbinou, ľahko sa inštaluje a rozoberá. Dve strany sitovej dosky sú namontované s polyuretánovou bočnou tyčou a polyuretánovým klinom, ktorý môže upevniť sitovú dosku, účinne zabrániť opotrebovaniu materiálu bočnej dosky sitového stroja a predĺžiť životnosť rámu sita.

Tlmiace zariadenie

Clona využívajúca oceľovú valcovú špirálovú tlačnú pružinu tlmenie nárazov, s použitím špeciálnych parametrov konštrukcie, veľká nosnosť, dlhá životnosť, vynikajúci účinok tlmenia nárazov.

Obrazovky v štýle banánovVlastnosti

01/ Pevný a odolný, dvojnásobná životnosť

Zostava skrinky obrazovky sa vyznačuje silnou odolnosťou proti opotrebovaniu a nízkym namáhaním, čo výrazne predlžuje životnosť zariadenia.

02/ Modulárny dizajn pre rýchlu údržbu

Modulárna konštrukcia a náhradné diely zaisťujú rýchlu a jednoduchú výmenu náhradných dielov, čím sa znižujú prestoje pri údržbe a prevádzkové náklady.

03/ Super{0}}silný rám, nezastaviteľný

Najpevnejší a proti skrúteniu-odolný rám odolá zložitým a extrémnym prevádzkovým podmienkam. Bočné steny sú vyrobené z jedného kusu materiálu a rám (bočné steny a priečne nosníky) je priskrutkovaný a nitovaný, čím sa eliminujú kovové slabiny a napätie, ktoré môže spôsobiť zváranie.

04/ Ľahká a pevná konštrukcia, bez stresu-

Spodný priečny nosník tieniacej dosky využíva obdĺžnikovú rúrkovú konštrukciu; konštrukcia skrine budiaceho lúča je ľahká,-pevná a má vynikajúcu húževnatosť. Tepelné spracovanie hlavných komponentov po-zváraní účinne eliminuje napätie pri zváraní.

05/ Vedecký dizajn eliminuje rezonanciu

Prostredníctvom analýzy konečných prvkov sú štruktúra obrazovky a parametre vibrácií optimalizované tak, aby sa zabránilo prirodzeným frekvenciám na všetkých úrovniach, znížili sa rezonančné efekty a predĺžila sa životnosť celého stroja.

06/ Efektívne budenie, plynulá prevádzka

Vibrátor využíva vysoko{0}}účinnú špirálovú prevodovku, ktorá poskytuje vysokú budiacu silu, nízku hlučnosť, hladký chod a dlhú životnosť. Excentrické závažie je umiestnené mimo telesa vibrátora, čo umožňuje nastavenie amplitúdy zmenou protizávažia.

Odošlite svoje požiadavky a porozprávajte sa s jedným z našich technických inžinierov o vašom projekte.

Kontaktujte nás a dosiahnite najlepšiu cenu

Obrazovky v štýle banánovBrožúra na stiahnutie

Aplikácia a proces obrazovky v štýle banánov

Procesy:

Skríning odvodňovania

Jemné mokré preosievanie

Sekundárny skríning

Suchá klasifikácia

Jemné odstraňovanie/odhlieňovanie

Terciárny skríning

Mokrý skríning

Skríning výtoku

Materiál:

Uhlie

Meď

Piesok

Coca-Cola

Bauxit

Štrk

Uhoľný gang

Vzácna zem

bridlica

Lignit

Sadra

Troska

Zlato

Diamantový

Výrobné zariadenia

Vysoko kvalitné mechanické výrobky musia mať vynikajúce nástrojové vybavenie. S cieľom zabezpečiť jeho presnosť a vyhovieť potrebám veľkých zákaziek. Spoločnosť Henan Excellent Machinery Co., Ltd vlastní 140 sád profesionálneho vybavenia, vrátane päťosového portálového obrábacieho centra-, CNC vyvrtávacieho a frézovacieho obrábacieho centra, vertikálneho obrábacieho centra, vertikálneho CNC obrábacieho centra, portálového obrábacieho centra, laserového rezacieho stroja, laserového rezacieho stroja a zváracieho centra, CNC obrábacieho stroja na pozdĺžne obrábanie, CNC obrábacích strojov Laintal atď. výrobné zariadenia vrátane environmentálnej striekacej miestnosti a zariadenia na tepelné spracovanie a ultra veľké povrchové tepelné spracovanie.

Päť{0}}osové portálové obrábacie-centrum

Vertikálne CNC obrábacie centrum

CNC vyvrtávacie a frézovacie obrábacie centrum

Vertikálne obrábacie centrum

Laserový stroj na rezanie rúr

Pracovná stanica zváracieho robota

Prísna kontrola kvality

V súčasnosti spoločnosť EXCT úplne prešla medzinárodnou certifikáciou systému kvality ISO9001-2008, kompletný systém kvality zaisťuje, že od vývoja a návrhu produktu, výroby, obstarávania a dodávky až po proces predaja a služieb bol efektívne kontrolovaný proces kvality.

EXCT má prísny a kvalifikovaný inšpekčný tím na zabezpečenie úspechu kontroly kvality produktov. Oddelenie kontroly kvality má prísny testovací proces, ktorý prechádza fázami obstarávania surovín, výroby a inštalácie, aby sa zabezpečilo, že každý kus zariadenia dodaný zákazníkom je kvalifikovaný.

Zákaznícka kontrola kvality

Kontrola kvality-treťou stranou

Kontrola kvality-treťou stranou

Vlastná{0}}kontrola

Vlastná{0}}kontrola

Vlastná{0}}kontrola

Vlastná{0}}kontrola

Obrazovky v štýle banánovPrípady

Odošlite svoje požiadavky a porozprávajte sa s jedným z našich technických inžinierov o vašom projekte.

Získajte najvhodnejšie produktové riešenie a cenovú ponuku zadarmo!!!

Všeobecné technické špecifikácie

Zásteny EXCT Banana Style sú prispôsobené pre každý aplikačný materiál, aby poskytli najlepšiu konfiguráciu a splnili všetky vaše požiadavky. Pre viac konfigurácií kontaktujte našich technických inžinierov.

Model	Vrstvy	Špecifikácia obrazovky W×L(m)	Oblasť obrazovky (㎡)	Veľkosť kŕmenia (mm)	Manipulačná kapacita (t/h)	Sila (kw)
BMVS 1861	1	1.8×6.1	10.98	Menšie alebo rovné 400	50-100	22 kW
BMVS 2461	1	2.4×6.1	14.64	Menšie alebo rovné 400	150-280	30 kW
BMVS 2473	1	2.4×7.3	17.52	Menšie alebo rovné 400	150-300	30 kW
BMVS 3061	1	3.0×6.1	18.3	Menšie alebo rovné 400	180-330	37 kW
BMVS 3073	1	3.0×7.3	21.9	Menšie alebo rovné 400	240-380	37 kW
BMVS 3661	1	3.6×6.1	21.96	Menšie alebo rovné 400	240-400	37 kW
BMVS 3673	1	3.6×7.3	26.28	Menšie alebo rovné 400	290-480	45 kW
BMVS 2461	2	2.4×6.1	29.28	Horná obrazovka: Menšie alebo rovné 400 Dolná obrazovka: Menšie alebo rovné 150	180-520	37 kW
BMVS 3061	2	3.0×6.1	36.6	Horná obrazovka: Menšie alebo rovné 400 Dolná obrazovka: Menšie alebo rovné 150	250-800	55 kW
BMVS 3073	2	3.0×7.3	43.8	Horná obrazovka: Menšie alebo rovné 400 Dolná obrazovka: Menšie alebo rovné 150	300-1000	55 kW
BMVS 3661	2	3.6×6.1	43.92	Horná obrazovka: Menšie alebo rovné 400 Dolná obrazovka: Menšie alebo rovné 150	300-1000	55 kW
BMVS 3673	2	3.6×7.3	52.56	Horná obrazovka: Menšie alebo rovné 400 Dolná obrazovka: Menšie alebo rovné 150	350-1200	75 kW

Pokyny na výber

1. Ktorý materiál sa má premietať: ______

2. Manipulačná kapacita:______t/h

3.Hustota materiálu: ______t/m3

4.Max. veľkosť granúl kŕmnej suroviny: ______mm

5. Číslo vrstvy: ______

6. Veľkosť oka každej vrstvy: ______mm

7. Percento distribúcie častíc:______
skontrolujte nasledujúci príklad, aby ste to pochopili:
Ak je číslo vrstvy dve, veľkosť ôk každej vrstvy je 50 mm a 25 mm, potom po preosiatí materiálu sa získajú tri rôzne veľkosti materiálov:

Veľký materiál Väčšie alebo rovné 50 mm; 25 mm Menšie alebo rovné strednému materiálu < 50 mm; Malý materiál<25mm.

Chceme potvrdiť nasledujúce informácie:
a. Percento veľkého materiálu v celom materiáli: ______%;
b. Percento stredného materiálu v celom materiáli: ______%;
c. Percento malého materiálu v celom materiáli: ______%;

8. Aké zariadenie sa používa na privádzanie materiálu na sitá v štýle banánov:______

9. Aké zariadenie sa používa na vypúšťanie materiálu zo sít v štýle banánov: ______

10.Pracovný zdroj: ______V ______HZ

11.Fungujú Banana Style Screens samostatne alebo s iným zariadením na vytvorenie systému? Ak tvoríte systém, máte predbežný návrh alebo ručne{1}}nakreslený náčrt? Ak áno, pošlite ho nášmu inžinierovi na referenciu.
