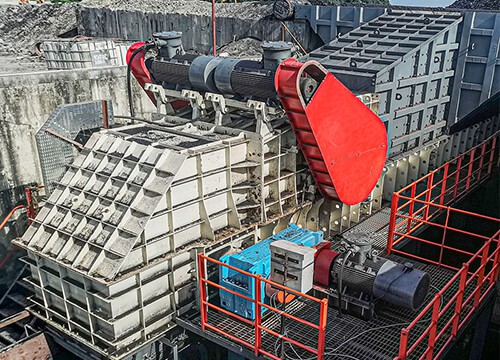

Podávač uhoľnej bane je spojením medzi ťažobným systémom a systémom manipulácie s materiálom, ktorý dokáže efektívne spracovať širokú škálu materiálov, čím sa maximalizuje prevádzková efektivita spoločnosti.
Ako funguje podávač uhoľnej bane?
Podávač uhoľnej bane pozostáva z reťazového dopravníka a drviacej jednotky, ktorá realizuje kombináciu funkcií podávania a drvenia.
Časti dopravníka
Materiály sú priamo vykladané do zásobníka sklápačmi, alebo vykladané do zásobníka buldozérmi alebo nakladačmi, a potom, keď sa pohonné zariadenie podávača rozbehne, hnacie ozubené koleso poháňa reťaz do horizontálneho pohybu v dopravnej skrini a súčasne ťahá materiál dopredu.
Drviaca jednotka
Keď reťaz a materiál prechádza cez rotačný zubový valec v drviacej skrini, pretože veľký materiál nemôže prejsť cez špecifický priestor medzi zubovým valcom a základnou doskou, veľký materiál bude klepaný, stláčaný a naťahovaný rotujúcimi ozubenými valcami, až kým sa nerozbije na malé materiály, ktoré môžu prejsť.
Vo všeobecnosti môže podávač uhoľných baní rozdrviť veľké materiály (800 mm - 1 500 mm) na stredné veľkosti (200 mm - 500 mm).
Podávač uhoľnej bane Jedinečné výhody
V porovnaní s inými značkami podávačov pre uhoľné bane majú naše podávače pre uhoľné bane funkciu predbežného preosievania{0}}a voliteľnú formu drvenia.
01/Pred-preverenie
Dynamické a statické predbežné{0}}prehľadávanie
Pred-kontrola pozostáva z dvoch metód: dynamická pred-kontrola a statická pred-kontrola, ktoré sa konfigurujú podľa rôznych pracovných podmienok.
Výhody
Sekcia na príjem materiálu využíva metódu statického triedenia, statická triediaca mriežka je upevnená na prepravnej skrini pomocou koľajnice, ktorá je vhodná na triedenie materiálov s veľkými časticami.
Sekcia prijímania iných než{0} materiálov využíva dynamickú metódu skríningu. Integrujte špeciálne navrhnuté sito sínusového rušenia na dopravnú skriňu, ktoré je vhodné na triedenie malých častíc a lepkavých materiálov. Neprijímacia časť využíva metódu sínusového rušenia, aby sa zabránilo uviaznutiu akéhokoľvek materiálu.
Materiál je predbežne-preosievaný a potom rozdrvený, čo môže zabrániť nadmernému drveniu a znížiť produkciu prášku, maximalizovať výťažnosť minerálnych blokov a zlepšiť ekonomické výhody a hodnotu pre koncových používateľov.
02/Drviaca jednotka
Valcový drvič zubov
Výkonná funkcia Drviaci valec (uberačky) s trsacími a vzorkovaním určený pre reťazové dopravníky na drvenie materiálu na požadovanú výstupnú veľkosť. Keďže materiál je rozbitý, nie stlačený, hrudky sú konzistentné, produkujú menej odpadového materiálu a maximalizujú hodnotu produktu.
Výhody
Drviace zuby sú vyrobené zo špeciálnych materiálov po presnom odlievaní a tepelnom spracovaní, s vysokou pevnosťou, odolnosťou proti opotrebeniu a nárazuvzdornosťou.
Drviace zuby využívajú vysokofrekvenčnú vykurovaciu zostavu, konštrukcia je pevná, spoľahlivá a odolná.
Jedinečná a nová štruktúra dizajnu zubov, hlboká špirálová distribúcia, silná kapacita hryzenia, vysoká efektivita výroby.
Drvič Hammer je spojený s motorom pomocou trojuholníkového remeňa. Výšku drviča Hammer je možné rýchlo nastaviť pomocou hydraulického zariadenia na nastavenie veľkosti výsypu drveného materiálu tak, aby vyhovovali potrebám rôznych zákazníkov.
Výhody
Modulárna konštrukcia hlavy zuba je pripevnená k drviacemu kladivu pomocou skrutiek s vysokou{0}}pevnosťou, čo umožňuje cielenú a efektívnu výmenu jednotlivých hlavičiek zubov.
Metóda drvenia pomocou rozbíjacieho kladiva má významný vplyv na prítomnosť ultra-veľkých kusov materiálov v otvorených-baňach.
Kladivový drvič je nový typ drviča vyvinutý pre materiály s veľkou veľkosťou častíc, s odolnosťou proti opotrebeniu-, veľkou kapacitou spracovania, dlhou životnosťou atď.
Privádzač do uhoľnej banePodrobnosti
Časti drviča
Zubný valček (výber)
Drviace zuby sú vyrobené zo špeciálnych materiálov po presnom odlievaní a tepelnom spracovaní, s vysokou pevnosťou, odolnosťou proti opotrebeniu a nárazuvzdornosťou.
Drvenie zubov používa špeciálnu inštalačnú technológiu a dizajnovú štruktúru: prijíma vysokofrekvenčnú vykurovaciu zostavu, konštrukcia je pevná, spoľahlivá a odolná. Jedinečná a nová štruktúra dizajnu zubov, hlboká špirálová distribúcia, silná kapacita hryzenia, vysoká efektivita výroby.
Kladivový drvič (šroty)
Hlava zuba drviaceho kladiva je upevnená prostredníctvom pohyblivej hlavy zubov, ktorá sa ľahko vymieňa a znižuje straty. Metóda drvenia pomocou rozbíjacieho kladiva má významný vplyv na prítomnosť ultra-veľkých kusov materiálov v otvorených-baňach.
Časti dopravníka
Pohon zariadenia
Náš systém pohonu využíva systém pohonu s premenlivou frekvenciou striedavého prúdu, ktorý integruje softvér s elektronickými a mechanickými systémami, aby poskytoval presné riadenie rýchlosti dopravníka a ochranu proti preťaženiu.
Reťaz a škrabka
Ťažná reťaz využíva vysoko pevnú banskú kruhovú reťaz spojenú spojovacími krúžkami s dlhou životnosťou a jednoduchou výmenou. Škrabka dopravníka je vyrobená z legovanej ocele, ktorá má výhody vysokej pevnosti, vysokej pevnosti v ťahu, kompaktnej konštrukcie, odoláva silným nárazom, ľahko sa inštaluje a iné.
Montáž ozubených kolies a hriadeľov
Hlavové/chvostové hriadele sú určené na demontáž údržby ako celku. Hriadele navrhnuté zo zliatiny tvrdenej, temperovanej a odľahčenej ocele. Ozubené kolesá sú navrhnuté buď z oceľového plechu tvrdeného plameňom, alebo z štiepanej ocele, aby poskytovali ďalšie možnosti údržby.
Napínacie zariadenie
Na chvoste telesa dopravníka je hydraulické nastavovacie zariadenie a ručné nastavovacie zariadenie hydraulického čerpadla si môže uvedomiť, že aj keď je podávací koniec stroja pochovaný v „materiáli“, môže tiež rýchlo nastaviť tesnosť reťaze, aby sa zabezpečila stabilná prevádzka zariadenia.
Dopravníkový box
Dopravníkový box pozostáva z niekoľkých malých dopravných boxov spojených vysoko{0}}skrutkami v rade, hlavnou funkciou je spojiť hlavu a koniec a prenášať v nej posuvnú reťaz dopravníka na prepravu materiálov. Dopravníková skriňa je zvarená oceľovým plechom odolným proti opotrebeniu- s vysokou pevnosťou, pevnou štruktúrou a krásnym vzhľadom. Vnútorná vložka je vyrobená z dosky odolnej proti opotrebeniu- a je spojená skrutkami, čo uľahčuje výmenu.
Privádzač do uhoľnej baneVlastnosti
01/ Funkcia predbežného preosievania
Zariadenie môže byť voliteľne vybavené roštovým alebo rolovacím dizajnom. Predtým, ako materiál vstúpi do fázy drvenia, môže predbežne preosiať častice prášku a malých kúskov s kvalifikovanou veľkosťou -. To nielenže výrazne znižuje jav nadmerného-drvenia, zlepšuje pomer veľkosti častíc konečného produktu, ale tiež priamo zvyšuje trhovú hodnotu materiálu, čo vám prináša lepšiu návratnosť investícií.
02/ Pevná rámová konštrukcia
Hlavný rám je vyrobený z vysoko{0}}pevnej prefabrikovanej ocele s dizajnom proti-únave, ktorý sa vyznačuje vynikajúcou štrukturálnou integritou a schopnosťou zabrániť-deformácii. Jeho modulárny dizajn umožňuje nielen rýchlu-montáž na mieste, ale tiež ľahko zvládne extrémne ťažobné prostredia, ako je-dlhodobá korózia a vysoké vibrácie, čím zaisťuje trvalú stabilitu základov zariadenia.
03/ Pokročilý systém pohonu
Tento systém eliminuje tradičný reťazový pohon a bezpečnostné čapy a využíva spojku na riadenie krútiaceho momentu a priamy hydraulický pohon. Táto konštrukcia nielenže znižuje prevádzkový hluk v koreni, ale tiež zlepšuje efektivitu využitia energie a zároveň znižuje problémy s údržbou spôsobené častou výmenou rezných prvkov.
04/ Hydraulický duálny-pohon
Inovatívna technológia dvojitého{0}}zlučovania čerpadiel umožňuje hladké a jemné spustenie zariadenia, ako aj plynulú reguláciu rýchlosti. Dokáže účinne zmierniť preťaženie drviča pri stretnutí s veľkými kusmi materiálu, ochrániť komponenty jadra a úspešne znížiť spotrebu energie o viac ako 15 %.
05/ Integrovaný planetárny reduktor
Jadro prevodovky využíva ťažkú{0}} planétovú prevodovku s účinnosťou prevodovky až 96 %. Jeho vynikajúci dizajn a výrobný proces zaisťujú-bezúdržbovú prevádzkovú životnosť až 20 000 hodín, čím používateľom výrazne znižujú náklady na údržbu a riziká prestojov.
06/ Inteligentný systém prevádzky a údržby
Zariadenie integruje dva inteligentné systémy:
Systém prediktívnej údržby: Na základe analýzy veľkých dát dokáže vopred predpovedať zostávajúcu životnosť kľúčových komponentov, vydávať včasné varovania a účinne predchádzať neočakávaným prestojom. Centralizovaný automatický mazací systém: Dokáže presne regulovať intervaly mazania a vstrekované objemy na základe prevádzkového času a podmienok zaťaženia. Je diaľkovo programovateľný a dokáže úplne eliminovať riziká spôsobené nedostatočným alebo nadmerným mazaním.
Odošlite svoje požiadavky a porozprávajte sa s jedným z našich technických inžinierov o vašom projekte.
Kontaktujte nás a dosiahnite najlepšiu cenu
Privádzač do uhoľnej baneBrožúra na stiahnutie
Výrobné zariadenia
Vysoko kvalitné mechanické výrobky musia mať vynikajúce nástrojové vybavenie. S cieľom zabezpečiť jeho presnosť a vyhovieť potrebám veľkých zákaziek. Spoločnosť Henan Excellent Machinery Co., Ltd vlastní 140 sád profesionálneho vybavenia, vrátane päťosového portálového obrábacieho centra-, CNC vyvrtávacieho a frézovacieho obrábacieho centra, vertikálneho obrábacieho centra, vertikálneho CNC obrábacieho centra, portálového obrábacieho centra, laserového rezacieho stroja, laserového rezacieho stroja a zváracieho centra, CNC obrábacieho stroja s dĺžkovým obrábaním, CNC obrábacích strojov Laintal atď. výrobné zariadenia vrátane prostredia na striekanie prostredia a zariadenia na tepelné spracovanie a ultra veľké povrchové tepelné spracovanie.
Prísna kontrola kvality
V súčasnosti spoločnosť EXCT úplne prešla medzinárodnou certifikáciou systému kvality ISO9001-2008, kompletný systém kvality zaisťuje, že od vývoja a návrhu produktu, výroby, obstarávania a dodávky až po proces predaja a služieb bol efektívne kontrolovaný proces kvality.
EXCT má prísny a kvalifikovaný inšpekčný tím na zabezpečenie úspechu kontroly kvality produktov. Oddelenie kontroly kvality má prísny testovací proces, ktorý prechádza fázami obstarávania surovín, výroby a inštalácie, aby sa zabezpečilo, že každý kus zariadenia dodaný zákazníkom je kvalifikovaný.
Privádzač do uhoľnej banePrípady
Podávač uhoľných baní sa používa hlavne pri drvení surového uhlia, drvení surovej rudy a iných priemyselných odvetviach. Široko používaný v uhlí, lignite, soli, sadre, vápenci, bridlici, potaši atď.
Odošlite svoje požiadavky a porozprávajte sa s jedným z našich technických inžinierov o vašom projekte.
Získajte najvhodnejšie produktové riešenie a cenovú ponuku zadarmo!!!
Všeobecné technické špecifikácie
Podávače pre uhoľné bane EXCT sú prispôsobené pre každý aplikačný materiál, aby poskytovali najlepšiu konfiguráciu a spĺňali všetky vaše požiadavky. Pre viac konfigurácií kontaktujte našich technických inžinierov.
| Model vybavenia | Šírka dopravníka (mm) | Dĺžka dopravníka (m) | Max. vstupná veľkosť materiálu (mm) | Nominálna výstupná veľkosť materiálu (mm) | Manipulačná kapacita (t/h) |
| TP1400 | 1,350 | 6-20 | 800×800 | Menšie alebo rovné 200 | 500-1,000 |
| TP1600 | 1,550 | 8-25 | 1,000×1,000 | Menšie alebo rovné 300 | 800-1,400 |
| TP1800 | 1,750 | 8-30 | 1,200×1,200 | Menšie alebo rovné 300 | 1,200-2,000 |
| TP2200 | 2,150 | 8-30 | 1,500×1,500 | Menšie alebo rovné 400 | 1,500-3,000 |
| TP2400 | 2350 | 10-30 | 1,750×1,750 | Menšie alebo rovné 500 | 2,000-4,000 |
| TP2800 | 2750 | 10-30 | 2,050×2,050 | Menšie alebo rovné 500 | 3,000-5,000 |
* Vyššie uvedené technické špecifikácie sú len orientačné, vieme poskytnúť aj riešenia na mieru podľa požiadaviek zákazníka.
Pokyny na výber
1. Ktorý materiál sa má rozdrviť:______
2. Manipulačná kapacita:______t/h.
3.Hustota sypkého materiálu: ______t/m3
4. Pevnosť materiálu v tlaku:______Mpa
5. Rozsah materiálu HGI (index brúsiteľnosti hardgrove):____
6. Percento distribúcie častíc materiálu?____
7.Max. vstup veľkosti materiálu: ______mm
8.Výstupný rozmer materiálu:____mm
9. Podľa vašej aktuálnej aplikácie je požadovaná dĺžka škrabkového dopravníka: ___m
10. Je usporiadanie banského podávača šikmé alebo horizontálne? Ak je naklonený, aký je naklonený stupeň______ stupeň
11.Aké zariadenie sa používa na podávanie materiálu do podávača uhoľnej bane?
12.Aké zariadenie sa používa na vykladanie materiálu z banského podávača?
13.Pracovný zdroj: ______ V ______ HZ
