Výklopné sito používa elastickú polyuretánovú sieťovinu. Počas prevádzky sa môže nepretržite rozťahovať a zmršťovať s frekvenciou približne 800-krát za minútu, čím vytvára vysoké zrýchlenie až 30–50 g. Efektívne sa tak riešia problémy s upchatými sitami a zachytením materiálu v otvoroch pre vlhké materiály. Je to jadrové triediace zariadenie na triedenie jemných častíc, odvodňovanie a odkalovanie v úpravniach uhlia.
Ako fungujú preklápacie obrazovky?
Prostredníctvom vysoko-frekvencie a veľkej{1}}amplitúdy „napínacieho{2}}relaxačného“ pohybu samotného sita sa materiál podrobuje intenzívnemu skákaniu, čím sa účinne zabraňuje upchávaniu otvorov sita a zlepšuje sa účinnosť a presnosť preosievania.
Flip Flow Screen Štruktúra
Triediaci stroj pozostáva hlavne z kombinovaného sitového telesa (rám sita, pružná sitová doska, kľukové prevodové zariadenie, koncový prevod, motor, podpera motora, podpera preosievacieho telesa, vibračné-pružiny tlmiace, tesniaci kryt atď.).
Rám obrazovky je spojený vylepšenými elastickými prvkami z uhlíkových vlákien od nemeckého výrobcu. Tieto elastické prvky zostanú neporušené aj po miliónoch vratných vychýlení.
Vratná vzdialenosť medzi komponentmi je určená vlastnými charakteristikami zariadenia a nemení sa s veľkosťou zaťaženia preosievacieho stroja. Preto je stabilita tohto typu preosievacieho stroja bezkonkurenčnou výhodou v porovnaní s inými typmi preklápacích sít
Flip Flow ScreenPodrobnosti
Flip Flow ScreenVlastnosti
01/ Pokročilá skríningová technológia
Vďaka dôkladnému pochopeniu a aplikovaniu teórie triedenia materiálov z pohľadu separačného mechanizmu, keď sú materiály vrhané na kolísavý povrch, sily pôsobiace na materiály prichádzajú z viacerých smerov, čo podporuje separáciu hrubých a jemných častíc, čím sa zlepšuje účinnosť separácie.
02/ Vysoká účinnosť skríningu
Vyššie zrýchlenie umožňuje úplné uvoľnenie a rýchle oddelenie mokrej a lepkavej uhoľnej suspenzie, ako aj jemných častíc, čím sa dosiahne vyššia rýchlosť prechodu cez sito. Vplyvom vysokého zrýchlenia účinne bráni časticiam v blízkosti otvorov sita, aby blokovali otvory sita, vďaka čomu je veľmi vhodný na klasifikáciu jemných častíc v úpravniach uhlia.
03/ Žiadne blokovanie pri skríningu
Sieťka výklopného sita je vyrobená z importovaného vysoko-elastického polyuretánového materiálu. Tento materiál má vynikajúcu odolnosť proti korózii a únave v ohybe, dlhú životnosť, vysokú spoľahlivosť atď. Navyše, vysokofrekvenčný naťahovací pohyb môže nepretržite striasť priľnuté materiály, čím sa rieši problém s vlhkosťou-upchatými otvormi v koreni.
04/ Spoľahlivá prevádzka
V porovnaní s rýchlosťou otáčania tradičných vibračných sít pracuje mechanické sklopné sito pri rýchlosti nižšej ako 600 ot./min. Samotný sitový stroj generuje napätie iba prostredníctvom zrýchlenia 2-3G, čo vedie k vyššej spoľahlivosti.
05/ Nízka počiatočná investícia
Gumové pružiny podopierajúce preosievací stroj počas prevádzky znášajú hmotnosť preosievacieho stroja iba vo vertikálnom smere a naklonený smer inštalácie nesie zotrvačnú silu preosievacieho stroja. Nízka rýchlosť otáčania triediaceho stroja však nemá za následok žiadny vertikálny vplyv na základy zariadenia, čím sa znižujú-požiadavky na nosnosť základov a minimalizujú sa dodatočné investície.
06/ Rýchla výmena
Gumová pružina podopierajúca sitový stroj nesie hmotnosť sitového stroja iba vo vertikálnom smere práce a smer inštalačného sklonu nesie zotrvačnú silu sitového stroja, čo vedie k tomu, že zariadenie nemá vertikálny vplyv na základ, čím sa znižujú požiadavky na nosnosť základu a znižujú sa dodatočné investície.
Kontaktujte nás a dosiahnite najlepšiu cenu
Odošlite svoje požiadavky a porozprávajte sa s jedným z našich technických inžinierov o vašom projekte.
Aplikácie s preklopením obrazovky
Preklápacie sitá sa široko používajú v úpravniach uhlia na triedenie, odhlieňovanie a odvodňovanie mokrého uhlia, drveného uhlia, uhoľného slizu a jemnozrnného uhlia. Sú tiež vhodné na použitie v baníctve, hutníctve, stavebných materiáloch, chemickom priemysle, žiaruvzdorných materiáloch, kremennom piesku, keramzitovom piesku, ropnom štiepnom piesku, kaolíne, vápenci, živci, dolomite, baryte a iných jemnozrnných, lepkavých a ľahko upchávajúcich materiáloch.
Aplikácie v uhoľno-chemickom priemysle: Rieši technické výzvy v oblasti jemného triedenia pre odvetvia s ultra-vysokou - kapacitou, ako je napríklad chemický priemysel uhlia, kde je polomer triedenia 12 mm. V prípadoch, keď sa viac ako 90 % materiálu zadrží na obrazovke pri ultra-vysoko{6}}kapacitnom skríningu, bola použitá v Henan Yima Gasification a Xinjiang Guanghui New Energy, čím sa úspešne vyriešili úlohy skríningu, ktoré vibračné preklápacie sitá nedokázali splniť.
Aplikácie v uhoľnom priemysle: Rieši technické problémy preosievania jemných, vlhkých a lepkavých častíc uhlia. S rozsahom preosievania len 3 mm sa použil v bani Wanli č. 1 spoločnosti State energy Group a uhoľnej bani Lijiahao. Toto zariadenie je schopné spracovať lepkavé a jemné častice uhlia, pričom ponúka vysokú účinnosť triedenia a presnosť, ktorej sa post{4}}preosievacie zariadenia nevyrovnajú.
Iné priemyselné aplikácie: V odvetviach, ako sú kamenivo a neželezné kovy, najmä v priemysle kameniva, zostáva preosievanie 3 - 5mm vlhkých a lepkavých materiálov výzvou. Použitie mechanických výklopných clon vyrieši tento problém v odvetví a podporí jeho rozvoj.
Prísna kontrola kvality
V súčasnosti spoločnosť EXCT úplne prešla medzinárodnou certifikáciou systému kvality ISO9001-2008, kompletný systém kvality zaisťuje, že od vývoja a návrhu produktu, výroby, obstarávania a dodávky až po proces predaja a služieb bol efektívne kontrolovaný proces kvality.
EXCT má prísny a kvalifikovaný inšpekčný tím na zabezpečenie úspechu kontroly kvality produktov. Oddelenie kontroly kvality má prísny testovací proces, ktorý prechádza fázami obstarávania surovín, výroby a inštalácie, aby sa zabezpečilo, že každý kus zariadenia dodaný zákazníkom je kvalifikovaný.
Odošlite svoje požiadavky a porozprávajte sa s jedným z našich technických inžinierov o vašom projekte.
Získajte najvhodnejšie produktové riešenie a cenovú ponuku zadarmo!!!
Všeobecné technické špecifikácie
EXCT Flip Fow Screen sú prispôsobené pre každý aplikačný materiál, aby poskytli najlepšiu konfiguráciu a splnili všetky vaše požiadavky. Pre viac konfigurácií kontaktujte našich technických inžinierov.
|
Model |
Špecifikácia obrazovky W*L (m) |
Oblasť obrazovky (㎡) |
Veľkosť ôk (mm) |
Uhol sklonu Scresk Povrch ( stupeň ) |
KrmivoSveľkosť (mm) |
Sila (KW) |
ManipuláciaCapacita (t/h ) |
|
MFF 2,0-6,30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
Menšie alebo rovné 80 |
22 |
150－400 |
|
2MFF2,0-6,30 |
2.0X6.3 |
25.2 |
Horná obrazovka 14–30 Dolná obrazovka 3 – 13 |
20－30 |
Menšie alebo rovné 80 |
37 |
350－650 |
|
MFF 2,2-7,56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
Menšie alebo rovné 80 |
37 |
250－500 |
|
2MFF2,2-7,56 |
2.2×7.56 |
33.2 |
Horná obrazovka 14–30 Dolná obrazovka 3 – 13 |
20－30 |
Menšie alebo rovné 80 |
45 |
450－750 |
|
MFF2,2-8,82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
Menšie alebo rovné 80 |
37 |
250－600 |
|
2MFF2,2-8,82 |
2.2×8.82 |
38.8 |
Horná obrazovka 14–30 Dolná obrazovka 3 – 13 |
20－30 |
Menšie alebo rovné 80 |
45 |
500－900 |
|
MFF2,6-8,82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
Menšie alebo rovné 100 |
37 |
350－750 |
|
2MFF2,6-8,82 |
2.6×8.82 |
45.8 |
Horná obrazovka 14–30 Dolná obrazovka 3 – 13 |
20－30 |
Menšie alebo rovné 100 |
45 |
650－1100 |
|
MFF 3,0-8,82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
Menšie alebo rovné 100 |
45 |
400－950 |
|
2MFF 3,0-8,82 |
3.0X8.82 |
52.8 |
Horná obrazovka 14–30 Dolná obrazovka 3 – 13 |
20－30 |
Menšie alebo rovné 100 |
75 |
800－1400 |
Naše hlavné produkty
1. Drviče a triediace zariadenia: Minerálne sito, drvič podávača, sito na banány, valčekové sito, šikmé sito, vibračné sito, sito s trommelom, lineárne vibračné sito a vibračný podávač atď.
2. Vybavenie pásového dopravníka:Žľabový pásový dopravník, potrubný dopravník, pásový dopravník s vlnitými bočnými stenami, žľabový dopravník a prenosný pásový dopravník atď.
3. Zariadenia na manipuláciu s hromadným materiálom:Zásterový podávač, korčekový výťah, korčekový výťah Z, žľabový / vlečný reťazový dopravník, rúrkové vlečné reťazové dopravníky, skrutkový dopravník a panvový dopravník atď.
4. Náhradné diely:Valec/vodič dopravníka, vodiaci kotúč UHMW-PE, kladka dopravníka, kryt dopravníka, spínač kývania pásu a vibračný motor atď.
Mineral Sizer
Feeder Breaker
Zásterový podávač
Banánová obrazovka
Roletová obrazovka
Naklonená obrazovka
Pásový dopravník
Pásový dopravník s bočnou stenou

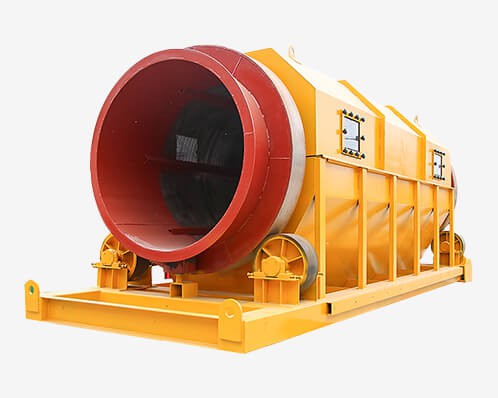

Trommel obrazovka
